Предистория.
Все началось с УКВ... Но, теперь, захотелось большего - решил освоить и КВ.
Первый вариант - пойти в магаз и купить антенну. Не, не спортивно...
Второй вариант - собрать самому... Сложнее, зато интересно!
Ну чтож, все началось с похода к нашему великому мудрецу - Гуглу :) Увы, гугл внятных ответов дал маловато... Пришлось долго и упорно искать. Так же спрашвиал некоторые тонкости (по мере продвижения) и у наших радиолюбителей на 2ке. Где-то с августа начал рыть по этой теме. В октябре, вроде, вси инфу нашел, материалл купил. Основной источник -
Но, не было времени... да и желания лезть на крышу... =/ Наступили холода - и тут оно проснулось - мания ставить антенны :) (нет чтобы, когда тепло, блин...)
Основная часть.
Итак, начнемсс по-порядку:
1) Антенна сделана из алюминевых трубок, купленных в "самоделкине".
2) Длина вибратора - 5/8 лябда, т.е. 6-6.5м. Вибратор состоит из 3х трубок по 2м, вставленных друг-в-друга и скрепленных болтами между собой. И кончик, 0.5м. Но об нем отдельно будет сказано.

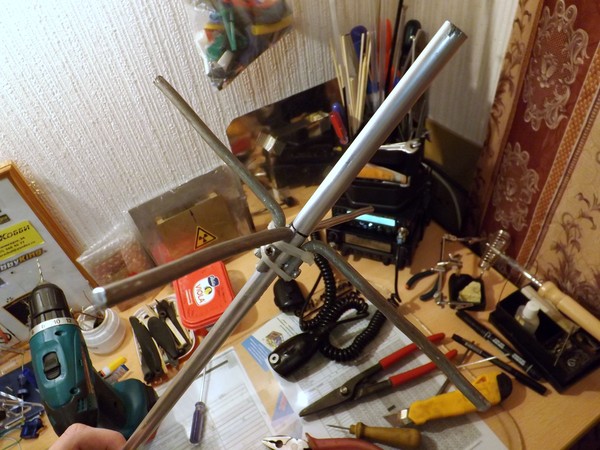

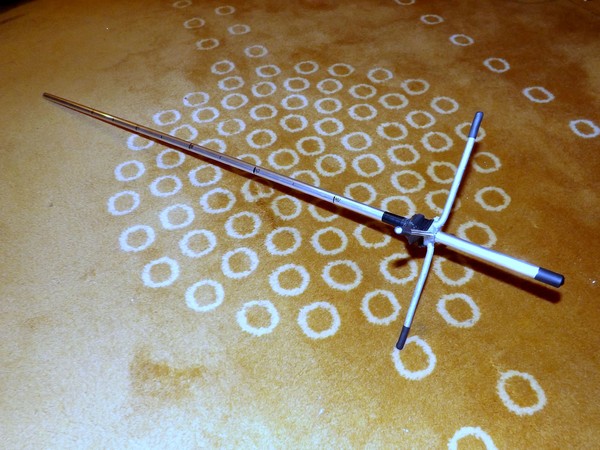

3) Противовесами: Они сделаны из трубы Ф=10мм, длиной 127см, под углом 120 градусов друг к другу. Прикреплены они к стальнйо треугольнйо пластинке, вырезанной из какой-то старой понели от старого-старого прибора :) Т.к. У меня антенна находится выше длины волны от поверхности земли - то количество противовесов необходимо, всего 3. Много споров по-этому поводу прочитал. Сделал для себя вывод: что, если антенна расположена ниже 1 лямбды от пов. Земли - то кол-во противовесов...должно быть дофига :) Ибо, иначе полезная моща будет греть не только атмосферу, но и нашу планету :) . Сама пластинка с противовесиками прикрепленна к основанию антенны при помощи трех мебельных стальных уголков. Тут, думаю, все понятно.
4) Оснвоание антенны сделано из нижней части стеклопластиковой удочки (то, за которую мы держимся, когда рыбачим).
5) К центру оснвоания антенны я прицепил пластинку с противовесами. А дальше пошли хитрости...
6) Катушка соглассования. Вот ее-то я боялся больше всего О.о. Ибо много не раскрытых и мрачных тайн и споров вокруг нее витает :) Кто-то мне говорил, что она вообще не нужна, кто-то говорил, что нужно ее очень точно делать, а кто-то агетирвоал делать ее на глазок.... Из основного иссточника я узнал ее параметры. Ну ладно, 1.5мм медную провололку я нашел. Но, найти диэлектрическую трубку ф=18мм, оказалось не так-то и просто! (Эх, щас бы, посленовогоднюю пору, когда кучу картонных трубок от фейферков валяется...) Долго я искал, а потом забил. Тупо намотал катушку прямо на оснвоании антенны - стеклопластиковой трубе от удочки. Шаг тоже выдерживал "на глазок". Параметры катушки такие: Длина - 22витка, шаг - 2.5мм, диаметр провололки - 1.5мм, диаметр намотки - 18мм. Запитка от 9 витка, считая от заземленного конца. Нижний конец катушки и минус фидера - соеденил с противовесами. Верхний конец катушки - с вибратором. Центральная жила фидера ("плюс") - к девятому витку. Затем, все это тщательно заматывалось изолентой и промазывалось термоклеем, чтоб влага туда не попадалла.
7) Вибратор прицепил к верхней части основания антенны, сразу после катушки. Крепил при помощи армированного скатча двух сортов (собо прочный и влагозащищенный) + нейлоновые стяжки. Мой богатый опыт использвонаия скотча подсказывает, что сия конструкция прослужит долго :)Почему не использовал болтовые соединения тут? Потому что, стеклопластиковая трубка радиальную нагрузку очень слабо держит. При должном уровне натяга болта с гайкой - трубка просто сомнеться, потеряв, при этом, устойчивость и прочность.
8) Нижний конец основания антенны примотал к мачте, при помощи водопроводных хомутов и нейлоновых стяжек. Так же, соеденил один "минус" антенны, через соединения противовесов с мачтой, тем самым заземлив антенну.
9) Макушка антенны. Очень напоминет елочную :) Она тут не простая, а "золотая" :) Почитав литературу - выяснил, что на промышленных антеннах, для расширения полосы на кончик ставят несколько, радиально торчащих, прутиков или круглишков... Так же. подтерждало это мои эксперименты с УКВ-антеннами для портативок.  При этом, увеличивается масса антенны => растет коэф.укорочения => надо укоротить длину вибратора, или перепаять запитку от катушки. Т.к. Зима, холодно, вариант "перепаять" не подходит - будем менять длину вибратора. Сам расширитель состоит из 4х перпендикулярно торчащих штырьков, длиной 100мм. Расположены они от конччика вибратора тоже на 100мм. Делал их так: Взял AL-прутики ф=4.5мм, отмерил 10см. согнул с одной стороны буквой "Г", просверлил отверстие - соеденил с вибратором винтиком М3. ЧТоб прутики не елозили туда-сюда - зафиксировал несколькими нейлоновыми стяжками. Затем, обмотал все это изолентой и промазал термоклеем. Сам кончик вибратора - тоже заткнул термоклеем, чтоб вода туда не попадалла.
Крепиться он к основнйо чатси вибратора немножко по-другому. В предпоследней трубе вибратора большего диаметра просверлил пару отверстий, нарезал там резьбу на М3. Вот и весь секрет :) Засовываем кончик антенны на нужную длину. фиксируем его двумя винтиками. Поднимаем антенну, смотрим КСВ, опускаем,  изменяем длину, опять поднимаем... Вообщем 2 раза пришлось это сделать.
10) После окончательнйо настройки КСВ антенны, все соединения в трубках вибратора тщательно проклеил изолентой, чтоб влага не попадала - дольше простоит.
11) Из-за расширителя полосы - парусность кончика антенны стала выше. При сильном ветре ее наклоняло. Не критично, но я прикинул ,что через 100 таких наклонений - антенна может разболтаться в соединениях труб. Решение пришло быстро. Купил крепкую полиопр....тьфу блин, не выговоришь это слово! :) веревку, написанно на этикетке 96кг на разрыв. Ну не знаю, на сколько они наврали, но мои 50кг она выдержалла :) . Веревочку примотал к месту крепления кончика антенны. Ибо там головки винтиков, которые не дадут соскользнуть веревке. Ну и все, другие концы веревочек прицеплены к крыше. Натяжение - слабое. Именно для ограничений, чтоб кончик сильно не шатало. И, если какая-нибудь из веревочек порвется, антенну не согнет, ибо натяжение слабое. Ну, я постоянно смотрю на крышу, возвращаясь домой, так что, контроль есть :)

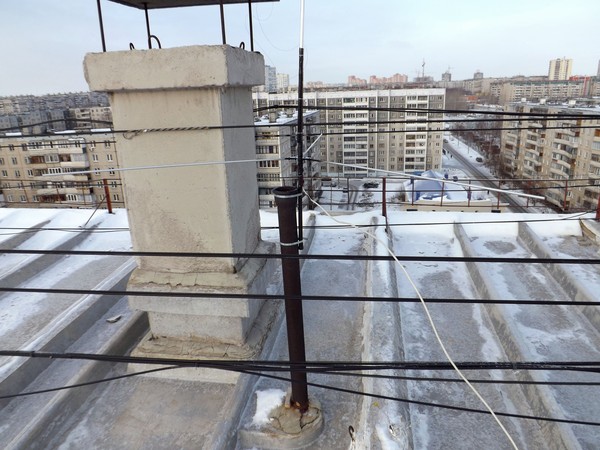

12) Антенна поднята на высоту 6м. Мачта прикреплена двумя мощными хомутами к...канализационной трубе :) От 2/3 длины мачты - сделал три растяжки из стального троса. Вот, они натянуты хорошо. (Вообще, мачта и без растяжек прекрасно держится, но рисковать не будем, ибо высоко пад..)

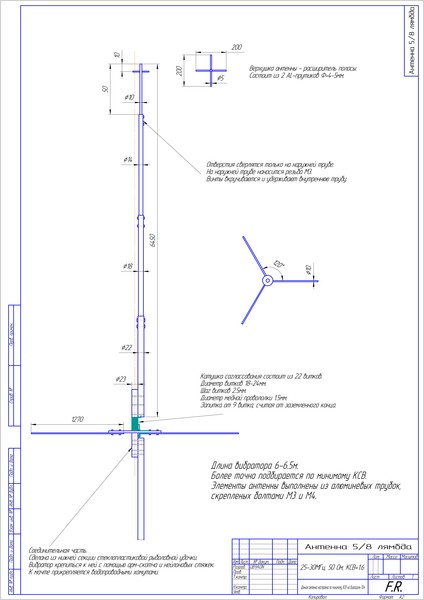

13) Вот Чертеж антенны (в компасовском формате - в конце статьи) :
Крупная картинка -
Фото и итоги.
Вообще, антенна получилась весьма удачной. Мне понравилось. Я вообще не ожидал такого хорошего результата, когда наматывал катушку "на глазок". Видать, опыт работы с СВЧ антеннами дал о себе знать  ;D
Антенну затачивал под работу на радиолюбительском 10м диапазоне, по-этому, минимум КСВ у меня там. Вообще, КСВ антенны на всем СиБи диапазоне (25.165 - 29.700) не превышает 1.7. Расширитель полосы - все же, крутая вещь! Без него, КСВ антенны на 27Мгц уже был 2.0. А на 25 - почти 4. Когда поставил расширитель, КСВ на основной частоте, чуть-чуть "уплыло" (что компенсирвоалось, уменьшением длины вибратора на 7см), на зато стало приемелемым на всем диапазоне. Максимум КСВ 1.7 - на частоте 26.515МГц. Минимум - 1.03 на 29.000Мгц. На радиолюбительском диапазоне - КСВ не превышает 1.22. Затем, ближе к 26 МГц КСВ начинает плавно расти до 1.7. А потом, снова падает до 1.3 на 25.165 МГц (это нижний предел работы моей станции).
А на практике: Когда занизил мощность на станции до минимума (:)
Дай бог, чтоб простоялла долго! :)

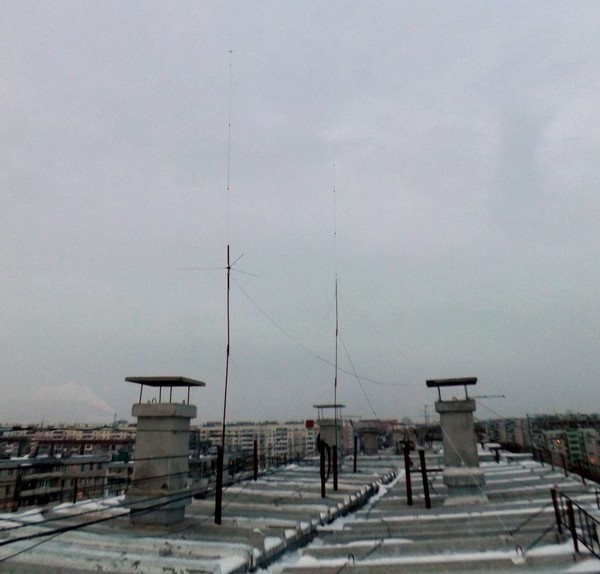

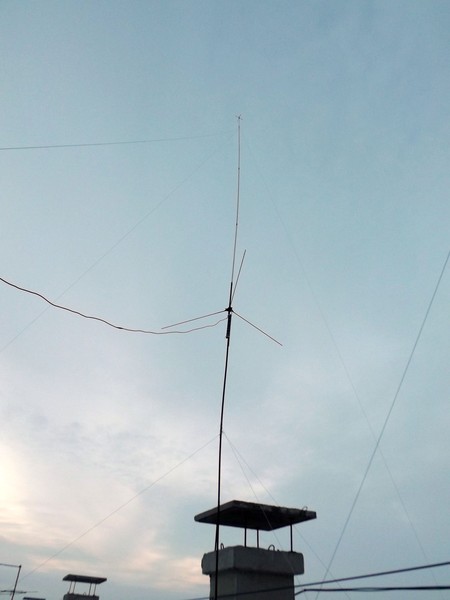

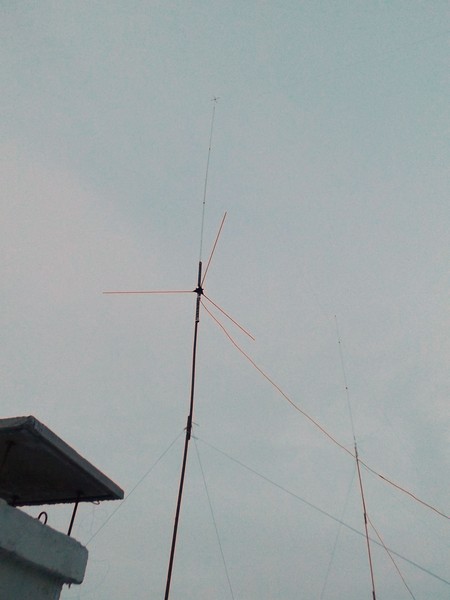

А теперь, фото в студию!!!  8)

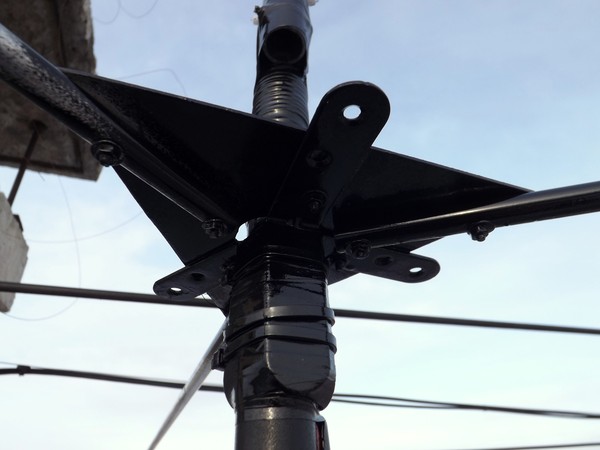

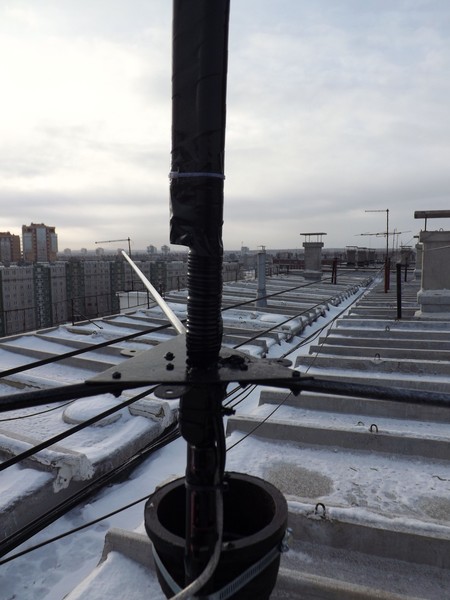

Крепление противовесов (та самая "пластинка").

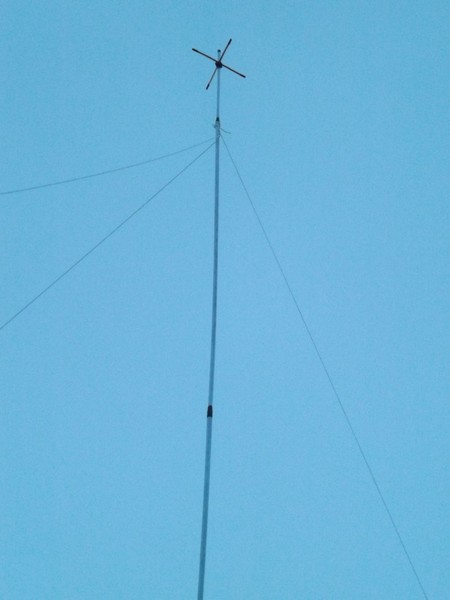

Макушка антенны - расширитель полосы.
Оригиналы фото и чертеж лежат по ссылке тут -
Фуф, надеюсь, достаточно доходчего объяснил свою конструкцию. Буду рад, если кому-то оно окажется интерессным или приготиться... Если есть вопросы - спрашивайте, ответим :)

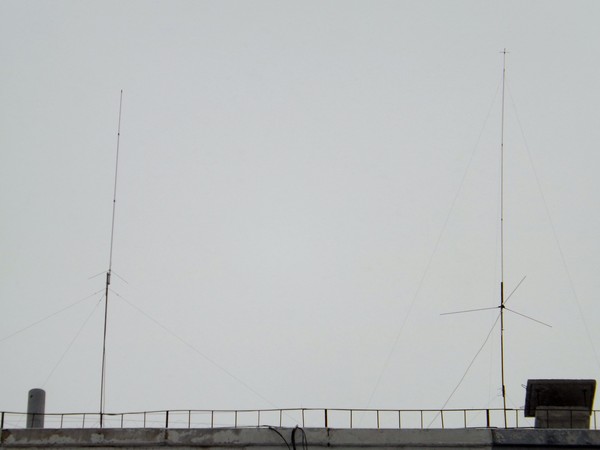

PS. Антеннка по меньше и по выше, которая стоит рядом - APEK А-300. Коллинеарчик  на 144/433Мгц. Брал за 2950 в "профи". Народ очень хорошо об ней отзывается, это аналог Анли-А-1000, только по-деньгам дешевле :) Очень хорошо настроенная антенна. На двойке просто "летает". На семидесятке...гмм..ну мб чуть-чуть по-хуже работает, чем мои старые 5 элементов, но зато, со всех сторон. Меня устраивает. А моя старенькая направленная антеннка перешла на дачу :)
